电捕焦油器是机电一体化的节能的煤气净化设备，广泛应用于化肥、焦化、城市煤气、冶金、建材等行业的气体净化。

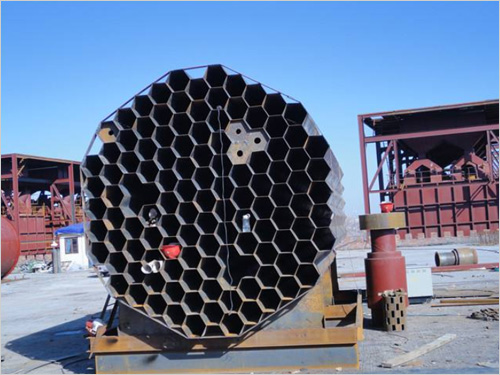

蜂窝式电捕焦油器的构造与列管式电捕焦油器相比，主要区别在于 沉淀极为不锈钢板制成的六边型蜂窝管，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边 形所共用。这种由若干个六边型组成的蜂窝状管束限度地利用了电捕焦油器的面积，可根据处理煤气量采用不同的蜂窝直径和蜂窝数。我厂采用 了ZB-FD248-II型蜂窝式电捕焦油器。

蜂窝式电捕焦油器采用蜂窝式结构，结构紧凑，使用面积大，无电场空穴，煤气处理量大，电捕系统阻力小，沉淀极表面积大，除油，适用于煤气处 理量大、要求电捕后煤气中焦油含量低的场合。虽然但存在制造难度大．在运输安装过程中易产生误差等缺点，但是随着设备制造工艺水平的提高，只要安装得当， 蜂窝式电捕焦油器的优点在生产中会越来越凸出受到人们的重视。

电捕焦油器的作用

若煤气中的焦油含量超标，先会对造成负担，减少使用寿命，容易导致恶性事故的发生加大事故的频发率；含大量焦油雾的煤气进入脱硫工段时，焦油会附着在脱硫塔轻瓷填料上，造成设备阻力加大，使脱硫液污染，还会导致在塔中生产硫泡沫困难，脱硫液无法，H2S在脱硫液中逐渐饱和，脱硫液吸 收H2S能力下降，进一步恶化煤气质量；煤气经过硫铵工段时若含大量焦油，容易造成煤气预热器的堵塞，给操作带来影响，母液喷洒后酸焦油留在饱和器内部，造成设备阻力加大，硫铵结晶质量下降，同时妨碍了煤气中氨的吸收；从饱和器出来的煤气进入粗苯工段的终冷塔，大量的焦油雾滴再次冷却后附着于终冷塔内部，使终冷塔阻力升高，经过洗苯塔时还会有部分的焦油进入洗油中影响洗油的质量，使洗油黏度加大在设备内流动困难，吸收苯族烃能力降低，从而影响粗苯的产量，并且使洗油质量变坏，增加了器的使用频次，造成了洗油的浪费，使生产成本。
