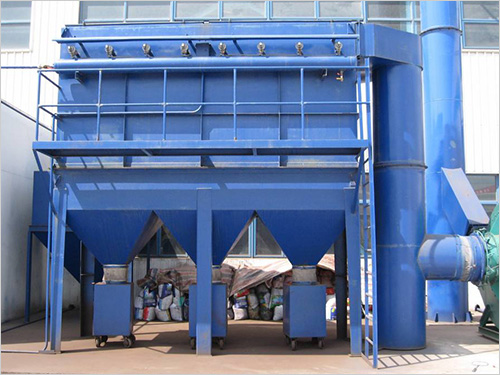

反吹风布袋除尘器本体分隔成若干个箱区，每箱有32、64、96等条滤袋，在每箱侧边出口管道上有一个气缸带动的提升阀。除尘器在过滤含尘气体的时间时，清灰控制器会发出信号；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲入净气室，滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。

反吹风布袋除尘器是采用分箱室清灰的，清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计采用了和出口总管结构，灰斗可延伸到总管下，使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。所以DDF大型袋式反吹除尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。

反吹风布袋除尘器工作原理：

过滤工况—含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。

工况—随着过滤工况的进行，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风机动力，减少反吹风量对于三、四圈。DDF大型袋式反吹除尘器设有分圈反吹机构使每次只反吹一个滤袋。

反吹风布袋除尘器结构特征：

1、滤袋附尘不断增加，阻力上升规定值时，即开始清灰。

2、反吹风布袋除尘器的清灰方式靠单室反吹风方式，反吹风时通过换向阀，关闭排风管，打开反吹风管，切断单室的排风。

3、因为设备各室的进风管是相通的，而且都处于负压状态，因此由于邻室的负压抽吸作用，使气流通过反吹风管被吸入滤袋室，透过滤袋，气流由滤袋外侧进入内侧，经灰斗及该室的进风管而吸入邻室排出，此时滤袋被吸瘪。

4、滤袋内部的积尘随之被抖落沉到降沉灰斗，完成了单室的清灰，其余室在清灰执行机构的控制下，进行同样顺序的清灰，除到值时，清灰停止。
